Directiva Europeia EcoDesign (ErP)

De acordo com a directiva EcoDesign da União Europeia (ErP), a partir de 1 de Agosto de 2015 todas as novas estações solares e sistemas de aquecimento deverão estar equipados com bombas de circulação de alta eficiência. ErP significa Energy related Products e esta directiva visa reduzir o impacto ambiental dos produtos que estão ligados, directa ou indirectamente com o consumo de energia, nas diversas fases do seu ciclo de vida incluindo o seu consumo energético, sem contudo, penalizar as respectivas características funcionais.
Com o objectivo de reduzir emissões de carbono até 2020, a União Europeia pretende atingir uma poupança energética anual equivalente a 56 milhões de toneladas de petróleo, ou seja, uma redução de emissões de CO2 de 136 milhões toneladas.
Esta nova directiva europeia (ErP) entrou em vigor a 1 Janeiro de 2013 e define novos requisitos de eficiência energética para as bombas de circulação em 3 fases.

  • Fase 1 (01.01.2013) - Todas as bombas de circulação de rotor húmido exteriores à fonte de calor deverão ter um IEE inferior a 0,27. A fase 1 não é aplicável para bombas solares.
  • Fase 2 (01.08.2015)  - As bombas acima mencionadas, assim como as novas bombas integradas em geradores de calor e estações solares deverão ter um IEE inferior a 0,23.
  • Fase 3 (01.01.2020) - Nesta última fase de implementação, as especificações com inicio em 2020 aplicar-se-ão, também, na substituição de bombas integradas em geradores de calor ou estações solares. Todas as bombas de circulação destinadas aos sectores de aquecimento, ar-condicionado ou solar serão afectadas por esta medida. Bombas utilizadas para circulação de água potável não serão afectadas.

As bombas de circulação instaladas num sistema solar térmico deverão ter um Índice de Eficiência Energética (IEE) < 0,23 . Este requisito apenas pode ser alcançado através de bombas de circulação alta eficiência e não através das bombas de circulação standard.

Com a IS-Energy, você está preparado para a mudança!


Reguladores


DeltaSol® CS/4 e CS Plus

Os reguladores da série DeltaSol® CS são utilizados na regulação e controlo de bombas de circulação de alta eficiência em sistemas solares térmicos standard e em sistemas de aquecimento. Estes já vêm equipados com saída PWM (CS/4 - 1 saída e CS Plus - 2 saídas), assim como uma entrada para sensor VFD Grundfos Direct Sensor™. O menu inicial permite uma rápida configuração.

  • 4 entradas para sensores e até 2 saídas de relé
  • Controlo de velocidade até 2 bombas de alta eficiência
  • 1 entrada para sensor Grundfos Direct Sensor™
  • Até 10 programas pré-definidos


DeltaSol SLL_is-energy

DeltaSol® SLL

O regulador DeltaSol® SLL é o mais pequeno da série SL. Este equipamento é utilizado em sistemas solares de pequena e média dimensão, assim como em sistemas de aquecimento. Com 10 programas pré-definidos, este regulador dispõe de uma função de controlo automático em conformidade com a directiva VDI 2169. Inclui, também, um relé de baixa tensão utilizado para aquecimento auxiliar e uma entrada de impulsos V40 para medição da temperatura.

  • 4 entradas de sensores e 3 saídas de relé
  • 10 programas pré-definidos
  • Controlo de velocidade para bombas de alta eficiência
  • Função de controlo automático em conformidade com a directiva VDI2169

DeltaSol BX_is-energy

DELTASOL® BX

O DeltaSol® BX dispõe de 26 programas pré-definidos para sistemas com um ou dois acumuladores. As funções pré-definidas ajudam na parametrização do sistema. A slot integrada para cartões SD permite-lhe a gravação de dados de forma fácil e rápida e o ecrã extralargo uma precisa visualização do sistema.

  • 5 entradas de sensores e 4 saídas de relés
  • Gravação de dados em cartão de memória SD
  • 26 programas pré-definidos
  • Opção "Drainback"
  • Controlo de velocidade para bombas de alta eficiência

DeltaSol BX Plus_is-energy

DELTASOL® BX Plus

O DeltaSol® BX Plus permite a regulação de sistemas de energia solar e aquecimento equipados com vários acumuladores. O menu inicial conduz o utilizador através da configuração do sistema, pedindo-lhe os ajustes mais importantes, logo após o arranque. No menu de serviço é possível visualizar todas as ligações de relés e sensores, por forma, a proporcionar ao usuário uma visão geral do sistema.

  • 8 entradas de sensores e 5 saídas de relés
  • Datalogging, gravação de dados e actualização do firmware mediante um cartão de memória
  • 2 entradas para sensores Grundfos Direct Sensor™
  • Entrada de impulsos V40
  • Controlo de velocidade para bombas de alta eficiência

DeltaSol MX

DELTASOL® MX

O DeltaSol® MX é o regulador mais versátil e que mais funcionalidades oferece. Foi desenvolvido para ser utilizado em sistemas solares e sistemas de aquecimento mais complexos. Este regulador oferece uma fácil combinação e configuração de funções predefinidas para diversas variantes hidráulicas.

  • 12 entradas de sensores e 14 saídas de relés
  • Datalogging, gravação de dados e actualização do firmware mediante um cartão de memória
  • Possível ligação até 5 módulos de extensão via VBus® (45 sensores e 39 relés no total)
  • Controlo de velocidade para bombas de alta eficiência

estações solares

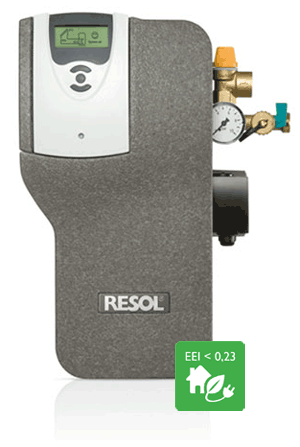

FLOWSOL® S HE

  • Estação solar de uma linha pré-montada
  • Bomba de alta eficiência integrada: WILO Yonos PARA 15/1-7 PWM2
  • Grupo de segurança com ligação para vaso de expansão, válvula de segurança e manómetro
  • Válvulas de enchimento e drenagem


FLOWSOL® B HE

  • Estação solar de duas linhas pré-montada
  • Bomba de alta eficiência integrada: WILO Yonos PARA 15/1-7 PWM2
  • Possível integração de vários reguladores - DeltaSol® BX, DeltaSol® BS, DeltaSol® C ou série DeltaSol® SL
  • Sistema inovador de encaixe do regulador que permite um fácil acesso aos componentes hidráulicos
  • Grupo de segurança com ligação para vaso de expansão, válvula de segurança e manómetro

Conversores de sinal PSW

PSW_basic_is-energy

PSW Basic

O PSW Basic é um equipamento pequeno e de fácil instalação. Emite as combinações de sinal mais frequentes, convertendo o sinal de entrada de relé semi-condutor em sinal de saída PWM ou 0-10V.

  • Conversor de sinal para sistemas de energia solar e bombas de calor
  • Fácil instalação e simples de ligar
  • Saída de relé PWM ou 0-10V
  • Possibilidade de inverter o sinal de saída

PSW Premium_is-energy

PSW premium

O PSW Premium é em tudo semelhante ao PSW Basic com o acréscimo de estar equipado com uma saída de relé para fonte de alimentação da bomba. Integra, também, a função de prolongar o funcionamento da bomba e evitar que esta esteja sempre activa.

  • Conversor de sinal para sistemas de energia solar e bombas de calor
  • Não necessita substituição do regulador
  • Saída de relé PWM ou 0-10V
  • Possibilidade de inverter o sinal de saída

PSW Universal_is-energy

PSW universal

O PSW Universal tem até 80 combinações de sinais entre elas PWM, 0-10V, 0-20 mA, 4-20 mA e sinais invertidos. Integra, também, uma saída em L´ separada para não ter que alimentar a bomba por via externa.

  • Conversor de sinal para sistemas de energia solar e bombas de calor
  • Não necessita substituição do regulador
  • Várias possibilidades de entrada e saída de relés: PWM, 0-10 V, 0-20 mA, 4-20 mA
  • Possibilidade de inverter o sinal de saída
